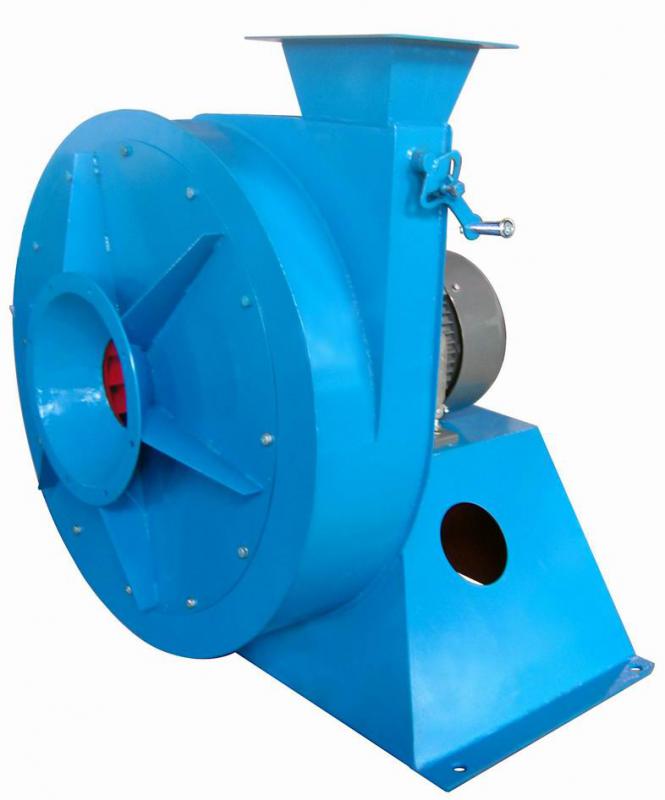

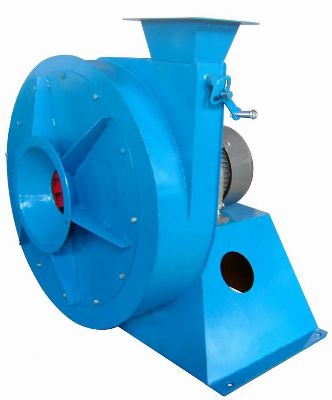

9-04型高壓離心風機

9-04型高壓離心風機生產廠家：周口市通用鼓風機有限公司（原周口風機廠）
產品貨號： 20148592322589
上架時間： 2014年06月24日
風機單位：臺
風機規格：高壓離心風機
產品熱度：
服務期限： 0年
瀏覽量：已有人關注

( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明，我們的專業客服人員會根據您的需求為您選型。)

商品導航

最近瀏覽商品

9-04型高壓離心風機介紹

9-04型高壓離心鼓風機用途

9-04型高壓離心風機該鼓風機適用于電站、石油、環保、養殖、冶金、煉鐵、化工系統。介質溫度一般不超過50℃(最高不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/m³。

9-04型高壓離心風機型式：
該鼓風機為單吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11個機號；

通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。

風機的傳動方式為C式和D式兩種。

風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、90度、180度共三種角度。

9-04型高壓離心風機結構：
該鼓風主要由葉輪、機殼、進風口、底座、傳動組組成。

1）機殼：用普通鋼板焊接成蝸形殼整體。

2）葉輪：9-04型風機長短葉片共40片。均屬前向彎曲葉型。

3）傳動組：由主軸、軸承箱、聯軸器等組成。

4）進風口：做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。

9-04高壓離心風機性能與選用件表：

機號

傳動
方式

轉速
/(r/min）

流量
/(m3/h)

全壓/Pa

內功率
/kW

電動機

聯軸器GB/T
4323-1984

地腳螺GB/T
799-1988
(4個)

螺母GB/T
6170-2000
(4個)

墊圈GB/T
97.1-1985
(4個)

型號

功率
/ kW

6.3

2900

191
223
254
268
316
350
382

8390
8350
8300
8250
8190
8110
8030

0.74
0.82
0.89
0.97
1.07
1.22
1.42

Y132S1-2

5.5

TL7	38×82 60×142

M12×300

M12

7.1

2900

273
318
364
410
455
501
546

10650
10600
10530
10470
10390
10290
10200

1.35
1.49
1.61
1.75
1.95
2.22
2.58

Y132S1-2

5.5

TL7	38×82 60×142

M12×300

M12

2900

391
456
521
586
651
716
781

13520
13460
13370
13300
13200
13070
12940

2.44
2.70
2.94
3.19
3.54
4.04
4.28

Y132S1-2

5.5

TL7	38×82 60×142

M12×300

M12

2930

556
649
742
834
927
1019
1112

17120
17050
16930
16830
16710
16550
16380

4.41
4.88
5.29
5.74
6.39
7.27
8.44

Y160M1-2

TL7	42×112 60×142

M12×300

M12

2940

763
890
1017
1144
1271
1398
1526

21130
21040
20900
20780
20630
20430
20230

7.46
8.26
9.72
10.81
12.31
14.29

Y160M1-2

TL7	42×112 60×142

M12×300

M12

Y160M2-2

Y180M-2

TL7	48×112 60×142

11.2

2950

1072
1250
1492
1608
1786
1965
2144

26510
26390
26210
26070
25880
25630
25380

13.16
14.56
15.79
17.13
19.05
21.71
25.19

Y180M-2

M12×300

M12

Y200L1-2

TL7	55×112 60×142

12.5

2970

1490
1738
1987
2235
2483
2731
2980

33010
32870
32660
32470
32240
31920
31610

22.79
25.20
27.34
29.68
32.99
37.58
43.61

Y200L1-2

M12×300

M12

Y250M-2

TL7	55×112 60×142

機號	傳動方式	轉速 /(r/min)	流量 /(m3/h)	全壓 /Pa	內功率 /kW	電動機		V帶	主軸帶輪	電動機帶輪	電動機導軌部
機號	傳動方式	轉速 /(r/min)	流量 /(m3/h)	全壓 /Pa	內功率 /kW	型號	功率 /kW	型號、根數 內周長/mm	代號規格	代號規格	代號（二套）
5.6	C	4640	210 245 280 315 350 385 420	16250 16200 16100 15900 15700 15600	1.58 1.75 1.90 2.06 2.34 2.67 3.20	Y132S1-2	5.5	B2 2000	B2 140×60	B2 224×38	ST0201×02
6.3	C	4688	299 349 399 449 499 549 599	20600 20500 20400 20200 20100 19900 19700	2.85 3.15 3.42 3.01 4.20 4.80 5.40	Y160M1-2	11	B3 2000	B2 140×60	B3 224×42	ST0201×03
7.1	C	4688	428 500 570 642 713 785 858	26100 26000 25800 25700 25300 25000	5.17 5.73 6.22 6.75 7.67 8.75 9.9	Y160M2-2	15	B4 2000	B2 140×60	B4 224×42	ST0201×03
8	C	4704	612 714 816 918 1020 1122 1224	33100 33000 32800 32600 32400 32000 31700	9.4 10.4 11.3 12.3 12.9 15.9 18	Y180M1-2	22	B5 2000	B2 140×60	B5 224×48	ST0201×03

注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
