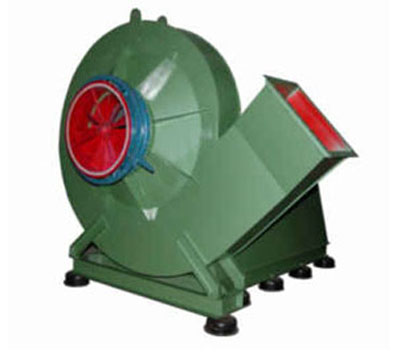

9-16型離心風機適用于中小型化肥廠生產工藝配備設備、化鐵爐、燃燒爐、正壓燃油鍋爐的強制通風，并可廣泛用于物料、糧食輸送。輸送空氣為無腐蝕性、不自燃、不含粘性的氣體。如無特殊要求，介質溫度一般不超過80℃，介質的含塵量不大于150mg/m³。

9-16型離心風機結構：

No.4~6.3主要由葉輪、機殼、進風口、支架等組成，No.7.1~25主要由葉輪、機殼、進風口、傳動組組成。

（1）葉輪:9-16型風機葉片12片。

（2）傳動組:由主軸、軸承箱、聯軸器等組成

（3）進風口:做成收斂式流線型整體結構，用螺栓固定在前蓋板組上。

（4）機殼:用普通鋼板焊接成蝸殼型整體。

9-16型高壓離心風機型式：

9-16型高壓離心風機為單吸入和雙吸入式，共有17個機號，通風機可制成右旋和左旋兩種型式。從電動機一端正視，如葉輪順時針旋轉稱順旋風機，以“順”表示，逆時針旋轉稱逆旋風機，以“逆”表示。風機的出口位置以機殼的出口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°共6個角度。風機的傳動方式為A式、D式和F式3種。

9-16離心通風機性能表

機號	轉速r/min	流量m³/h	全壓Pa	電機功率Kw
4.6A	2900	934-1401	4852-5011	3
4.6A	2900	1555-2022	4936-4409	5.5
5.1A	2900	1330-1776	6141-6365	5.5
5.1A	2900	1995-2879	6342-5580	7.5
5.7A	2900	1824-3348	7581-7491	11
5.7A	2900	3649-3949	7201-6889	15
6.4A	2900	2563-4704	9510-9397	15
6.4A	2900	5127-5549	9033-8642	22
7.2A	2900	3650-6698	12036-11893	30
7.2A	2900	7299-7900	11432-10938	45
8.1D	2900	5224-9588	15287-15105	55
8.1D	2900	10448-11309	14519-13892	75
9.1D	2900	7473-13715	19408-19177	110
	2900	14946-16177	18434-17637	132
	1450	3737-6858	4852-4794	15
	1450	7473-8089	4608-4409	185
10.2D	1450	5320-8857	6141-6247	30
10.2D	1450	9764-11517	6068-5580	22
11.1D	1450	7298-12149	7581-7713	37
11.1D	1450	13394-15798	7491-6889	55
12.7D	1450	10253-13691	9510-9857	75
	1450	15381-22196	9822-8642	90
	960	6788-12458	4168-4119	22
	960	13577-14695	3959-3788	30
14.2D	1450	14254-21381	11845-12235	110
	1450	23726-30855	12051-10765	160
	960	9437-15710	5192-5282	30
	960	17320-20428	5131-4719	45
15.9D	1450	20026-26740	14859-15401	220
	1450	30038-43350	15347-13501
	960	13258-19888	6513-6727	55
	960	22071-28700	6626-5919	90
18.2D	1450	29893-39915	19408-20116
	1450	44839-64709	20045-17637
	960	19791-29686	8507-8786	110
	960	32946-42841	8655-7731	185
20.5F	1450	42562-78113	24563-24271
	1450	85124-92134	23330-22322
	960	28179-46903	10767-10053	220
	960	51716-60999	10639-9784
22.7F	960	38654-64348	13292-13523
	960	70942-83675	13153-12079
	730	29393-53945	7686-7595
	730	58786-63628	7300-6958
25.5F	960	54306-90404	16674-16963
	960	99668-117557	16476-15153
	730	41295-75789	9641-9527
	730	82591-89392	9158-8762
28.4F	960	75946-113244	20769-21451
	960	125679-163427	21129-18875
	730	57409-86113	12009-12404
	730	95569-124272	12218-10914

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
